IPX9K高压喷射淋雨试验箱的结构简介

产品特点：

IPX9K高压淋雨试验箱的结构简介：设备由箱体/高压喷水组件/工作旋转台/电气控制器部分组成。整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优良材料，使用先进工艺加工成型，内外壳体（内箱、外箱）都选用优良 SUS304 不锈钢板制作，室内的转盘及其它附件配件均为不锈钢

环境试验设备专属热线：0769-83553316

在线留言在线咨询

产品详情

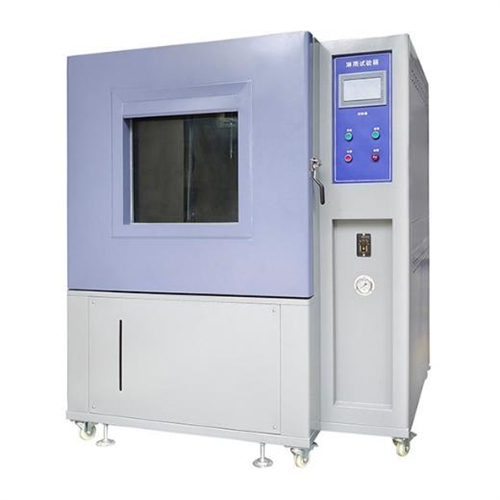

IPX9K高压淋雨试验箱的结构简介：

设备由箱体/高压喷水组件/工作旋转台/电气控制器部分组成。整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优良材料，使用先进工艺加工成型，内外壳体（内箱、外箱）都选用优良 SUS304 不锈钢板制作，室内的转盘及其它附件配件均为不锈钢材料制作，设计合理，经久耐用；箱体大门配大屏可视钢化玻璃，配有雨刮器，随时观察试验状况。

工作旋转台设计合理，制作精密，由先进的伺服电机加减速机驱动，可直接在触摸屏仪表设定转速，由 PLC 控制器控制，操作简单，设计载重20公斤，水平方向360度旋转，转盘下部装有导电滑环，样品可以在转动的试验过程中通电：试件可外接直流通电电源而不影响转盘转动。

设备配备有足够大的保温水箱以供喷水之用，水箱底部排列布置不锈钢加热管，温控器PID自动控温。试验用水采用当地清洁的自来水水源，自来水进水口配有软化过滤器，进入贮水箱前先要经过过滤软化，防止杂质进入及减少结垢；试验用水可以循环使用，经喷嘴喷出的水经过过滤之后可以回到贮水箱中重复使用。

水泵将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。水泵为意大利高压柱塞泵，配ABB电机，喷嘴为进口雾化扇形喷嘴

流量计∶采用高温型电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC 信号，与中央控制器连接。
