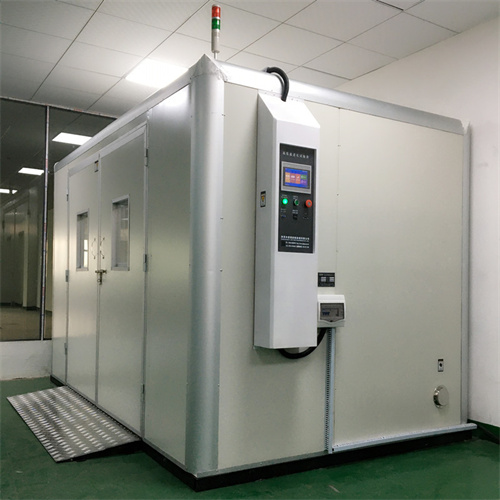

砂尘防尘步入式试验箱的结构特点

防尘试验室由工作室体、吹尘循环风道、负压抽气系统、粉尘回收装置、电气控制系统、安全保护系统等部件组成。

1. 工作室体：

整个箱体采用整体结构，分为上、下、右三部分，上部为箱体，下部为机械室，右边为电气控制柜

（1） 室体内胆：采用进口镜面不锈钢板焊接成型，由于采用镜面表面光滑，粉尘不容易挂在板上，保证满足粉尘浓度要求。

（2） 外壳围护板：采用镀锌钢板，表面静电喷塑处理，目的为保护内胆不受外力碰撞，增加设备的外观整体视觉效果。

（3）大门：特制密闭大门，用硅橡胶密封条紧贴于门内侧边沿及门框四周，以防尘土外溢，为保护人员安全，箱门设计有一套保护装置，当箱门没关好时，设备无法启动运行并报警提示。

（4）观察窗：大门上设置可视大屏玻璃观察窗，并配有手动刮尘装置，便于观察试验状况。

（6）照明：配备穿透力强且防尘防震的照明装置，以便在尘雾中观察样品。

（7）下室体：锥形料斗：单层，由不锈钢镜面板焊接成型，使粉尘沿着料斗底部进入循环风管通道进行再循环。

（8）箱体底部安装专用轨道，承重≥5T；内试件安装及固定结构牢固可靠，方便试验人员组装试验台，设计合理。

（9）振击器：料斗外壁装有电动振击器，由于长时间的运转，尘土不可避免地会粘附在内壁四周，以及锥形料斗的四壁上，所以需要用振击器定时进行振击，由控制屏设置振击时间与间隔时间，以使粘附在壁上的尘土振落，保持试验所需浓度值。

（10）测试引线孔：设备配有测试孔1个，尺寸 Φ100mm，带有硅胶软塞，附不锈钢孔盖。

（11）为防止试件表面大面积积尘，箱体工作室顶部设有多个喷嘴，试验结束后自动打开压缩空气吹扫试件顶部积尘。
